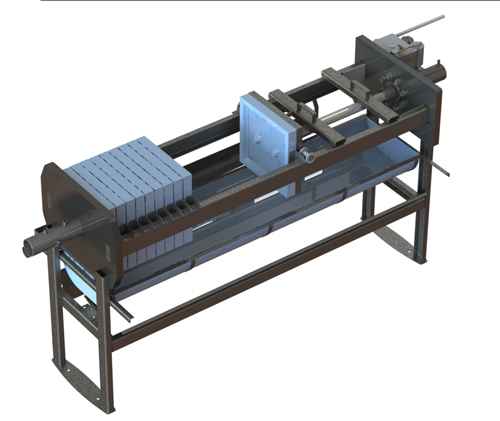

1. DESCRIÇÃO GERAL:

Aplicação: Filtros Prensa são equipamentos destinados a filtragem e secagem de lodos provenientes de processos industriais e de estações de tratamento de efluentes e água, através do processo de filtragem, quando ocorrerá a separação sólido/ líquido.

Como funciona: O lodo adensado é conduzido para o interior das placas, e flui através dos elementos filtrantes permeáveis (lonas), que retém os sólidos, deixando passar somente o líquido. Deste fluxo, os sólidos retidos formam continuamente uma torta sobre as lonas de filtragem. A fase líquida da suspensão continua fluindo através das lonas sendo drenada das placas com filtrado isento de sólidos. Gradativamente vai formando-se uma torta, que juntamente com a lona de filtragem, formam uma resistência ao fluxo. Com o aumento da espessura da torta, há necessidade de mais energia (pressão) para vencer a resistência gerada. Quando a espessura da torta for tal que a pressão exercida para passagem do líquido chegar ao seu ponto máximo, as placas são abertas e a torta descarregada. Depois da descarga das tortas o Filtro Prensa é fechado novamente para o próximo ciclo.

2. CARACTERÍSTICAS TÉCNICAS

Estrutura: Aço carbono ASTM A36

Sistema de fechamento*: Cilindro hidráulico de simples efeito com retorno por mola. O fechamento hidráulico da armação mantém as placas pressionadas uma contra a outra, durante todo o tempo de filtração, impedindo que as mesmas se separem mesmo sob pressão de alimentação elevada.

Coleta do filtrado: Bandeja lateral em Aço inox aisi 304

Conjunto de placas: PP

Lonas: PP – fixadas por presilhas

Bandeja coletora de pingos: em aço inox ou PP

Alimentação*: através de bomba, ocorre através de aberturas próprias para alimentação nas placas e lonas.

Fornecimento:

- Placas 400 x 400

- Placas 630 x 630

- Placas 800 x 800

* Operação manual ou completamente automática

3.TRATAMENTO DA SUPERFÍCIE E REVESTIMENTO DE PROTEÇÃO

a) Partes fabricadas em aço inoxidável: todas as partes fabricadas em aço inoxidável sofrem tratamento de decapagem e passivação.

b) Partes fabricadas em aço carbono: todas as partes fabricadas em aço carbono sofrem tratamento de galvanização e pintura.
