1. DESCRIÇÃO GERAL

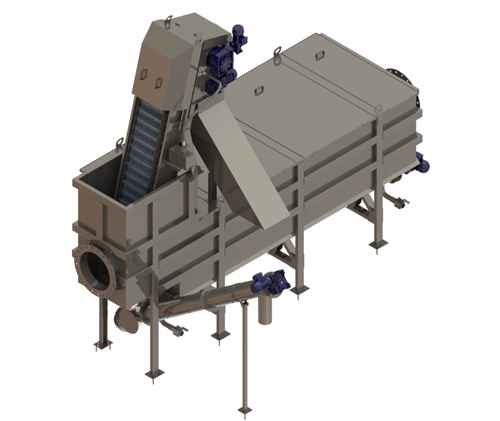

A TPC (Estação de Tratamento Preliminar Compacta) tem a função de remover os sólidos grosseiros e as areias transportadas pelos esgotos e compreende:

a) Esteira gradeamento mecanizada: é destinada a reter os resíduos mais brutos, protegendo os dispositivos como registros, bombas etc.;

b) O Removedor Horizontal e Removedor Inclinado são unidades destinadas a reter areia que passa pelos ganchos da EGM, afim de, realizar o pré-tratamento de efluentes de esgotos em geral e efluentes industriais.

O sistema deve ser montado sobre uma base de concreto, a céu aberto, para onde o esgoto aflui. Para minimizar o odor exalado, a atração de insetos e o volume dos sólidos peneirados, o material retido sofre lavagem, desidratação e compactação, o suficiente antes de sua disposição na caçamba.

O sistema de tratamento preliminar é compacto e do tipo pré-fabricado, contendo em um único corpo, todos os mecanismos para execução das tarefas acima. Todas as etapas operacionais são automatizadas.

Através de uma rosca transportadora horizontal que atinge toda a área de sedimentação da caixa de areia e uma rosca transportadora inclinada responsável pela extração e classificação da areia, este material é removido em sua quase totalidade do esgoto.

O sistema de gradeamento da unidade em questão é destinado à separação de sólidos particulados do afluente ao removedor horizontal e demais unidades, sendo que para este equipamento são recomendados espaçamento entre ganchos de 3mm. Instalado a jusante da unidade de gradeamento grosseiro e médio, ou conforme demanda de projeto.

Na programação para sua operação, que é extremamente versátil e ampla, há a possibilidade de se fazerem inúmeros ajustes particulares, como tempos e duração de ciclos de limpeza, bem como de tempos de parada e trabalho do equipamento.

Os resíduos retidos são removidos pela movimentação contínua da helicoidal, e depositados diretamente em uma caçamba ou mecanismo de transporte.

2. CARACTERÍSTICAS TÉCNICAS

Volume: Projetado de acordo com a necessidade do cliente.

Estrutura: Aço inox aisi 304

Gradeamento: Ganchos de ABS injetado (alta resistência).

Roscas helicoidais dos transportadores: Aço inox aisi 304

Revestimento das roscas helicoidais: Placa de UHMW

Fixações: Aço inox aisi 304

3. TRATAMENTO DA SUPERFÍCIE E REVESTIMENTO DE PROTEÇÃO

a) Partes fabricadas em aço inoxidável: todas as partes fabricadas em aço inoxidável sofrem tratamento de decapagem e passivação.
